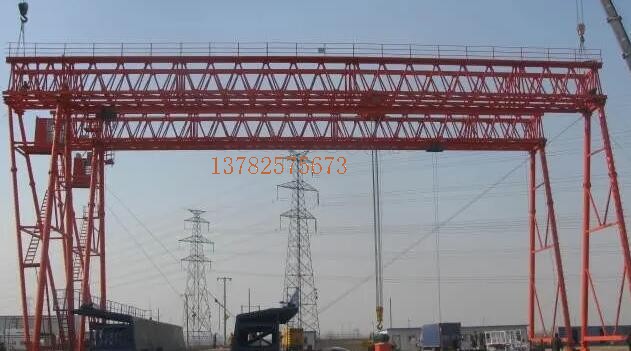

一，龙门吊控制原理
1，电动葫芦由升降机构和移动机构两部分组成，由上下升降电动机M1和左右移动电动机M2开完成龙门吊吊运工作，工作时，上升下降电动机带动吊钩上升和下降，左右移动电动机带动左右移动机构在导轨中左移或右移。
2，龙门吊需要工作元器件由上下电动机，左右电动机，和吊钩，钢丝绳，导线控制开关，限位开关一起造完成工作。
二，龙门吊原理图控制
龙门吊电动控制电路由主电路和控制电路组成
1，合上主电路电源开关QS，电源来到了接触器上升接触器KM1，下降接触器KM2，左移接触器KM3，右移接触器KM4的上端。
2，按下左移接触器启动控制按钮SB3复合按钮，先断开SB3常闭触点，断开右移接触器KM4控制电路，实现左移右移按钮互锁，SB3�？サ惚蘸希�KM3线圈通电，KM3常闭触头先断开，右移KM4控制电路实现按钮接触器常闭点双重互锁，同时KM3接触器吸合，电动机M2开始转动，电动机开始向左移动，当电动机触碰到SQ2行程开关，左移电动机停止，松开左移启动按钮SB3，KM3线圈失电，电动机M2就停止作用。
龙门吊机构右移和左移控制电路是一样的
3，龙门吊上升和下降的控制电路和左移和右移控制电路是基本一样的，不同的是在电动葫芦左移右移的控制电路中串入了行程开关，SQ1，SQ2，SQ3的常闭触头。
4，行程开关作用
在吊钩上升过程中若操作人员不能在限定停止操作位置，及时准确得停车，就可能造成设备的撞击损坏设备，所以电动葫芦向上向左向有限定位置装上行程限位保护开关，当电动葫芦到达限定位置时，就会把极限保护开关撞开，断开控制电路电动机停止，就会避免把这个设备撞坏，从而避免操作不当来保护设备。
5，电动机上下左右移动，都是点动控制没有自锁
行程开关用来断开控制电路，主电路接触器有可能由于其它故障，造成接触器粘连无法断开主电路，(频繁点动操作冲击电流很大很容易造成接触器粘连)，所以我们在实际应用中还加入了断火限位，就是断开主电路的极限保护，它就是钢丝绳倒绳器，推动上面有一个横杆，钢丝绳转到一定位置这里横杆有个撞铁就把断火限位的触头顶开，就开主电路断开，左移右移上移不装行程限位保护，容易造成设备撞击事故。
